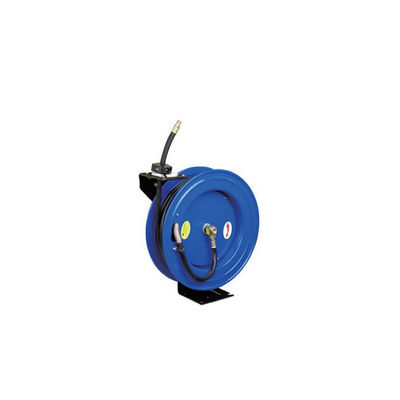

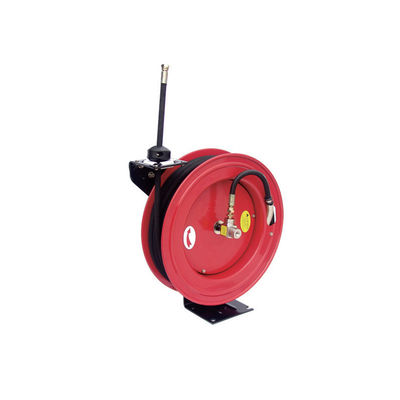

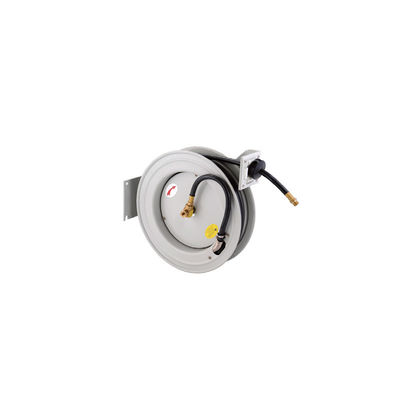

YEEDA YD53 시리즈 자동 철회 공기 튜브 릴
전문적인 수준의 자동 철회 공기 튜브 릴 10-30m 튜브 길이와 20-30Bar 작업 압력, 작업장, 공장 및 서비스 센터를 위해 설계되었습니다.
제품 사양
1모델별 매개 변수 요약
| 시리즈 (모델 번호 그룹) |
모델 |
튜브 재료 |
호스 아이디 |
튜브 길이가 |
작업 압력 |
연결 크기 |
주요 응용 |
| 자동차 리윙 경제적인 DIY (310) |
YD53-001 |
독일 유연 튜브 |
1/4인치 |
10m |
30 바 |
1/4인치 |
가정 DIY, 작은 작업실 공기 도구 |
| YD53-002 |
독일 유연 튜브 |
3/8" |
8m |
30 바 |
3/8" |
소규모 세척, 가벼운 산업용 |
| YD53-003 |
독일 유연 튜브 |
3/8" |
10m |
30 바 |
3/8" |
이동용 공기 도구 작업 |
| 자동으로 회전 가능한 공기 (320) |
YD53-004 |
독일 유연 튜브 |
1/4인치 |
15m |
30 바 |
1/4인치 |
중형 작업실 항공 서비스, 항공주차 유지보수 |
| YD53-005 |
독일 유연 튜브 |
3/8" |
15m |
30 바 |
3/8" |
제조업소의 윤활, 수리 작업 |
| YD53-006 |
독일 유연 튜브 |
1/2인치 |
10m |
30 바 |
1/2인치 |
무거운 용량 세척, 높은 흐름 공기 도구 |
| YD53-007 |
독일 유연 튜브 |
1/2인치 |
12m |
30 바 |
1/2인치 |
산업 시설의 공기 분배 |
| 자동 철회 (330) |
YD53-008 |
하이브리드 고무 튜브 |
3/8" |
20m |
20 바 |
3/8" |
대형 작업실 상공 공기 공급, 유지 보수 |
| YD53-009 |
하이브리드 고무 튜브 |
1/2인치 |
15m |
20 바 |
1/2인치 |
자동차 서비스 센터, 차량 정비 |
| YD53-010 |
하이브리드 고무 튜브 |
3/8" |
30m |
20 바 |
3/8" |
창고 전체 항공 서비스, 장거리 도구 |
| YD53-011 |
하이브리드 고무 튜브 |
1/2인치 |
20m |
20 바 |
1/2인치 |
중공업 유지보수, 대용량 세척 |
2보편적 구조 사양
| 특징 범주 |
특정 사양 |
| 건축물 |
전문용 중공용철 (레일 프레임, 베이스, 지원 기둥) |
| 끝내 |
내구성있는 독점 CPC 분말 코팅 (진철 방지, 기름, 물 및 산업 먼지에 대한 부식 저항) |
| 디스크 디자인 |
CNC 로보틱 스핀 및 칩 디스크 와 롤드 엣지 (향상된 강도, 안전성, 내구성) |
| 장착 옵션 |
벤치, 벽, 천장 및 차량 장착용 조정 가능한 안내 팔 (공간 절감, 유연한 작업장 배치) |
| 회전 및 안정성 |
1/4 "중량 한 조각의 강철 기저 + 지원 기둥 (최대 안정성); 기름진 정밀 베어링 (순근한 스킬 회전) |
| 핵심 기능 |
자동으로 후퇴/회전 (관 hose tangles를 제거; 사용 후 쉽게 저장) |
제품 세부 정보
YEEDA YD53 시리즈 자동 철회 공기 튜브 릴은 공기 튜브 관리의 주요 과제를 해결합니다. 얽힌 튜브, 제한된 범위, 낮은 내구성 및 조직화되지 않은 작업 공간.다양한 필요에 맞는 3 시리즈 + 중용용철 구조 + 다중 장착 설계핵심 강점으로, 그들은 산업 전반에 걸쳐 공기 관련 작업에 대한 효율성을 재정의합니다.
13 시리즈: 모든 요구에 맞게
- 310 시리즈 (경제적인 DIY): 홈 DIYers와 짧은 중장 (8-10m), 30 바 압력, 독일 유연 튜브와 같은 공기 스크루드라이버 또는 작은 세척과 같은 가벼운 작업에 적합한 작은 작업실.
- 320 시리즈 (공동 산업용): 중중중중량 산업용으로 설계된 튜브 길이 15m, 압력 30 Bar, 내구성 있는 독일 튜브 제조 공장 윤활, 함장 유지보수 및 무거운 도구 작업.
- 330시리즈 (중량부착식): 대규모 산업 및 상업용으로 제작된, 초장 길이의 튜브 (15-30m), 하이브리드 고무 튜브 (최고의 유연성 및 마모 저항성),그리고 창고 전체 공기 서비스를 위한 20 바 압력, 자동차 센터, 그리고 무거운 유지보수.
2중력 사용 용량: 오래 지속 될 수 있도록 설계 되었습니다
- 철강 건설 및 CPC 코팅: 중공용 강철 프레임, 1 "고체 축, CPC 파우더 코팅은 경화, 충격 및 산업 마모에 저항합니다.롤링 가장자리에 CNC 스핀 디스크는 Hose 손상을 방지하고 운영자의 안전을 보장.
- 정밀 베어링 및 안정적인 베이스: 기름진 정밀 베어링은 원활한 롤 회전을 가능하게 합니다 (거부되지 않습니다), 한 조각의 철기 기단과 지지 기둥은 롤을 사용 중에 안정적으로 유지합니다.
3유연한 장착 및 자동 회전: 편의성 재정립
- 다중 장착 옵션: 조절 할 수 있는 안내 팔은 벤치, 벽, 천장 또는 차량 장착에 적합하며 바닥에 서 있는 롤에 비해 50%의 작업 공간을 절약합니다. 천장 장착은 튜브를 바닥에서 벗어나게하며 걸림돌의 위험을 피합니다..
- 자동으로 굽는/돌아올리는 디자인: 사용 후 수동 튜브 롤링을 제거합니다. 튜브는 자동으로 튜브 롤에 다시 들어갑니다. 설치 / 청소 시간을 40% 줄여 튜브 얽힘을 방지하고 튜브 수명을 연장합니다.
적용 시나리오
1자동차 서비스 센터 (YD53-009, 330 시리즈)
시나리오 요구 사항: 한 자동차 수리 센터 는 공기 공학 도구 (레인치, 충격 드릴) 와 세척 장비 를 사용 하여 매일 20 대 의 자동차 를 수리 한다. 이 센터 는 장기간 사용 할 수 있는, 오래 지속 되는, 조직 되어 있는 튜브 를 필요로 한다.
운영 과정:
- 설치: YD53-009 (15m 하이브리드 고무 튜브, 1/2 "ID) 를 설치 각 수리 베이 위에 천장에; 센터 압축 공기 시스템에 연결
- 사용: 15m의 튜브를 자동차의 어느 부분에도 도달하도록 확장하십시오. (예를 들어, 세척을위한 하차, 공기 도구의 엔진 칸막이); 자동 철회 기능은 사용 후 튜브를 다시 당깁니다.
- 효율성: ~ 4시간 내에 20대의 자동차를 정비합니다. 튜브 얽힘이나 걸리는 위험이 없습니다. 하이브리드 고무 튜브는 기름 얼룩과 마모에 저항합니다.
- 내구성: CPC 로 덮인 철 스릴 은 도구 와 차량 부품 의 매일 충격 에 견딜 수 있다
효과: 장거리 수리용역에 적합합니다. 자동 수축은 시간을 절약합니다. 내구성은 바쁜 센터에 적합합니다.
2제조 공장 윤활 (YD53-005, 320 시리즈)
시나리오 요구 사항: 한 공장은 공기유유 도구를 사용하여 매일 15개의 산업용 기계를 윤활합니다. 기계들은 10-12m 떨어져 있으며 유연한 튜브 도달이 필요합니다.
운영 과정:
- 설치: YD53-005 (15m 독일 유연 튜브, 3/8 "ID) 를 기계 방 사이의 벽에 설치; 공장 공기 공급에 연결
- 윤활: 각 기계의 윤활점까지 도달하기 위해 15m 튜브를 확장; 30 바 압력 공기 윤활 도구를 작동
- 조직: 자동 로일 로일 로일 로일 로일 로일 로일
- 신뢰성: 강철 기단 및 정밀 베어링은 안정적인 작동을 보장합니다.
효과: 장거리 장면은 기계 부위를 덮고 자동 재올림은 조직성을 유지합니다. 산업 설계는 공장 조건에 적합합니다.
3홈 DIY 워크샵 (YD53-001, 310 시리즈)
시나리오 요구 사항: 가정에서 DIY 를 좋아하는 사람 은 공기 가동 도구 (톱총, 썰매기) 와 작은 세척 도구 를 사용 한다. 작업실 의 공간 은 제한 되어 있으며, 소형 이고 사용하기 쉬운 튜브 스릴 이 필요 하다.
운영 과정:
- 설치: YD53-001 (10m 독일 유연 튜브, 1/4 "ID) 를 작업 테이블에 장착; 휴대용 공기 압축기로 연결
- DIY 작업: 목재 작업 또는 청소를 위한 작은 세탁 도구에 대해 손톱 총을 사용 하기 위해 10m 튜브를 확장; 가벼운 튜브는 기동하기 쉽습니다
- 보관: 자동 로일 로일 로일 로일 로일 로일 로일 로일
- 편리함: 30 바 압력 은 모든 가벼운 DIY 도구 를 다루고 있으며, 독일 튜브 는 좁은 공간 에 충분히 유연 하다
효과: 소규모 작업실에 적합한 컴팩트한 디자인; DIY 작업에 적합한 간편한 사용; 자동 재올림으로 저장 공간을 절약합니다.
자주 묻는 질문
Q1: 튜브가 불균형하게 뻗어나가거나 막혀있다면 어떻게 고칠 수 있을까요?
A1: 불균형 복귀는 일반적으로 튜브 회전 또는 잔해로 인해 발생합니다. 솔루션:
- 튜브 를 곧게: 후집하기 전에, 완전히 튜브를 확장 굽는 굽는 굽는 꽉 막는 원인이 제거하기 위해
- 릴 트랙을 청소: 먼지, 기름, 또는 잔해 를 제거 하기 위해 말린 천 으로 롤 의 내부 경로 를 닦아라 (구성 된 덩어리 들 은 부드러운 후퇴 를 방해 한다)
- 윤활용 베어링: 정밀 베어링에 리?? 기반 윤활유의 작은 양을 분기적으로 적용
이 단계들은 부드러운 자동 후퇴를 회복시킵니다.
Q2: 330 시리즈 (하이브리드 고무 튜브) 는 야외에서 사용할 수 있습니까?
A2: 예, 하지만 주의 사항이 있습니다. 하이브리드 고무 튜브는 온도 변화 (-10°C ~ +60°C) 와 온도 변화 (비, 가벼운 눈) 에 저항하여 덮인 야외 공간에 적합합니다.차고 문그러나:
- 직접 햇빛 을 피하라: 장기간 자외선에 노출되면 시간이 지남에 따라 고무가 붕괴 될 수 있습니다.
- 얼어붙지 않도록 한다: 0°C 이하의 온도에서 압축 공기의 튜브를 배수 얼어붙은 습도는 튜브와 스릴을 손상시킬 수 있습니다
- 화학물질 에 노출 되는 것 을 피하라: 튜브 를 고무 를 분해 할 수 있는 가혹 한 화학물질 (예: 산업용 청소제) 에서 멀리 보관 하십시오
Q3: 연결에서 공기가 누출되는데 문제가 뭐죠?
A3: 연결에 대한 공기 누출은 느슨한 피팅 또는 마른 밀폐로 인해 발생합니다. 고정:
- 관계 를 강화 하라: 튜브의 입구/출구 연결을 부드럽게 꽉 막기 위해 잉크키를 사용하십시오. (가장 꽉 막으면 가닥이 손상 될 수 있습니다.)
- 봉인 교체: 커넥션 안의 고무 O 링을 확인하고, 균열 또는 마모된 경우 제조업체가 공급하는 O 링으로 교체하십시오 (마모 된 밀폐가 누출의 가장 흔한 원인입니다)
- 스레드 검사: 연결 가닥이 벗겨지지 않도록하십시오. 벗겨진 가닥은 단단한 밀폐를 방지합니다. 가닥이 손상되면 연결 가닥을 교체하십시오.
Q4: 내 필요에 맞는 모델을 어떻게 선택할 수 있습니까?
A4: 작업 종류, 튜브 길이, 압력에 기초하여 선택:
- DIY/집용: 310 시리즈 (YD53-001/002/003) 를 선택하십시오: 짧은 튜브 (8-10m), 30 바 압력 및 가벼운 도구에 대한 가벼운 설계
- 중간 산업용: 320 시리즈를 선택 (YD53-004/005/006/007) 15m 튜브, 30 바 압력 및 내구성 독일 튜브 제조 또는 함장 유지 보수
- 무거운 용량/상업용: 330 시리즈 (YD53-008/009/010/011) 를 선택하십시오.
또한, 튜브 ID를 도구의 공기 흐름 요구 사항에 맞추십시오 (1/4 "작은 도구, 1/2 "대 흐름 도구).
