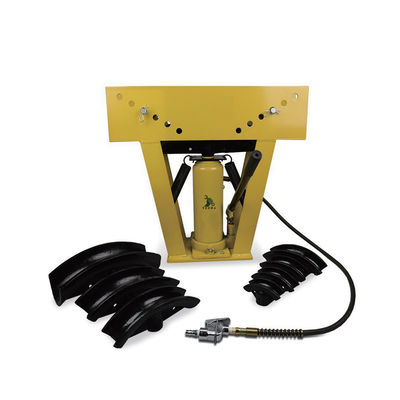

16톤 공압 유압 파이프 벤더: 90°~180° 굽힘, 중장비 자동차/산업/지방 파이프용 다이 8개
16톤 유압 파이프 벤더
,8개의 다이가 있는 공압 유압 파이프 벤더
,산업용 파이프용 고강도 파이프 벤더
제품 설명
| 매개 변수 범주 | 특정 가치 |
|---|---|
| 제품 이름 | YD12-005 16톤 공기/수압 파이프 벡터 |
| 모델 번호 | YD12-005 |
| 핵심 성능 |
파이프 굽기 용량: 명목 굽기 압력 16톤, 굽기 각 범위 90°~180° 도형 구성: 8 정밀 굽기 도형, 크기를 포함하여 1/2 ", 3/4", 1", 1-1/4", 1-1/2", 2", 2-1/2", 3" |
| 차원 매개 변수 |
패키지 크기: 660*620*280mm 장비 크기: 약 630*580*260mm |
| 무게 매개 변수 |
순중량 (N.W.): 66kg 총중량 (GW): 73kg |
| 적용 가능한 파이프 |
소재: 강철 파이프, 젤리화 파이프, 구리 합금 파이프, 두꺼운 벽 알루미늄 파이프, 스테인레스 스틸 파이프 각 도형 크기에 대한 벽 두께 사양 |
| 주요 자료 |
기계 몸체: 3mm 두께의 냉불 철판 다이: 크롬-몰리브덴 합금강 공기-수압 시스템: 고압 실린더와 이중 작용 수압 실린더 |
두꺼운 벽을 가진 큰 지름의 파이프를 정확하고 효율적으로 구부리기 위해 설계된 전문 수준의 장비:
- 벽 두께 7mm의 두꺼운 철강 파이프를 구부리기 위한 16톤의 명압
- 다양한 환경에서의 유연한 작동을 위한 듀얼 드라이브 시스템 (압력/수압)
- 정밀 다이얼 (±0.5° 정확도) 으로 90°~180° 광각 조정
- 다재다능한 응용을 위해 1/2 "-3" 파이프 지름을 덮는 정밀 다이 8
- 듀얼 액션 실린더는 굽기 효율을 50% 증가
레이저 gravured 작업 테이블 다이얼과 1 ° 인크리먼트 및 기계적 자기 잠금 핀은 정확한 구부러기 각도를 보장합니다.
- 180mm 최적화된 램 스트로크 완전 180° 완전 원형 구부러기
- 자동 회전 기능이 있는 연속 작동 능력
까다로운 산업 환경에서 안정성과 내구성을 위해 만들어졌습니다.
- 3mm 두께의 냉불 철판 몸체, I 모양의 강화지구
- 작동 중 흔들림 없이 900N*m 회전 강도
- 4개의 반 미끄러짐 발 패드와 2개의 앞 방향 보조 바퀴가 이동성을 위해
- 중량 자동차 수리:180° U 굽는 3" 스틸 배기가스 파이프
- 산업 시설:135° 구부러진 2~2인치 두꺼운 벽이 있는 강철 증기 파이프
- 시립 공학:90°-120° 조정 3" 가연 난방 파이프
- 조선소 유지보수:150° 모양의 2" 구리 합금 연료 파이프
아니, 이것은 장비의 16 톤 압력 한계를 초과합니다. 3 "도어는 벽 두께 ≤ 7mm의 철강 파이프에 지정되었습니다. 강제 구부리는 장비 손상을 일으킬 수 있습니다.
이 장비는 몸 (50kg) 과 다이 (16kg) 로 분리 될 수 있다. 더 쉬운 운송을 위해 미끄러지지 않는 운반 손잡이가 제공됩니다. 화물 엘리베이터 또는 수압 트럭을 사용하는 것이 좋습니다.
고 탄력성 물질의 경우 3°-5° 보상 각을 추가합니다. 압력 적용 속도를 2MPa/s로 줄이십시오. 과도한 스프링백을 위해 전문적인 완화가 필요할 수 있습니다.
공기 출력 경로 막힘, 누출, 또는 공기 부품 고장 확인. 필요에 따라 필터, 가스켓 또는 방향 밸브를 청소하거나 교체하십시오. 밀폐 교체에 대해 제조업체와 연락하십시오.
